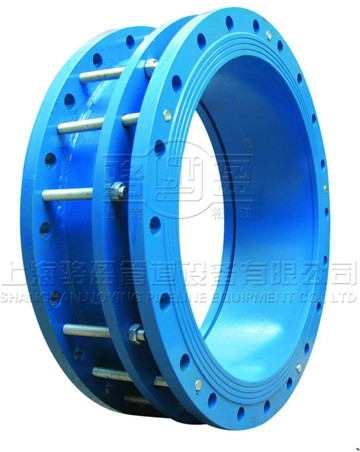

套筒式伸縮器，它由外筒和內筒組成，外筒和內筒的法蘭片上裝有限位桿，在外筒的內壁上設有限位塊，外筒和內筒之間由V型橡膠圈來密封。套筒式伸縮器徹底解決了現有伸縮器填料摩擦力大、易泄露、難加工、易拖出的缺點，具有密封可靠、摩擦力小、體積小、重量輕、防拉出等優點。

    套筒式伸縮器的工作原理：伸縮器分單向型和雙向型補償結構，雙向型特點是不論介質從伸縮器何端流入，其伸縮器兩端的滑動套筒總是自由滑動，達到雙向補償作用，增大補償量。套管伸縮器的使用壽命長，疲勞壽命與管道相當。滑動表面經特殊處理，在鹽水、鹽溶液等環境下耐腐蝕性能好，比奧氏體不銹鋼高50倍以上。同時，多年后因磨損導致密封效果減弱時，可再次緊固法蘭，增強密封性能，也可將螺栓松開，取下壓圈，再裝進一層或兩層密封環，壓緊壓圈，繼續使用。套筒式補償器對氯離子含量無要求，特別適用于介質或周圍環境氯離子超標的系統上。套管伸縮器也稱套筒式伸縮器，是熱流體管道的補償裝置。套管伸縮器采用新型的密封材料柔性石墨環，其具有強度大，摩擦系數�。�0.04~0.10)，不老化，效果好，維修方便等特點。套管伸縮器主要用于直線管道的輔設。套管伸縮器適用于熱水、蒸氣、油脂類介質，通過滑動套筒對外套筒的滑移運動，達到熱膨脹的補償。套管伸縮器適用于介質工程壓力≤2.5MPa,介質溫度-40℃~600℃。

    套筒伸縮器在安裝的時候主要具有以下幾點：

　　1、套筒伸縮器在安裝前應先檢查其型號、規格及管道配置情況，必須符合設計要求。

　　2、對帶內套筒的伸縮器應注意使內套筒子的方向與介質流動方向一致，鉸鏈型伸縮器的鉸鏈轉動平面應與位移轉動平面一致。

　　3、需要進行“冷緊”的伸縮器，預變形所用的輔助構件應在管路安裝完畢后方可拆除。

　　4、嚴禁用伸縮器變形的方法來調整管道的安裝超差，以免影響伸縮器的正常功能、降低使用壽命及增加管系、設備、支承構件的載荷。

　　5、安裝過程中，不允許焊渣飛濺到波殼表面，不允許波殼受到其它機械損傷。

　　6、管系安裝完畢后，應盡快拆除波伸縮器上用作安裝運輸?shù)狞S色輔助定位構件及緊固件，并按設計要求將限位裝置調到規定位置，使管系在環境條件下有充分的補償能力。

    上海駱盈管道設備廠技術力量雄厚，生產設備精良、質檢手段健全，我們在廣泛吸取國內外同類產品優點的基礎上，大膽采用新科技、新工藝、使產品更加適應我國各地區不同環境下的安裝，給工程的設計、施工、維修帶來了極大的方便和效益，并以其質優價實的信譽深受用戶的歡迎和信賴。
