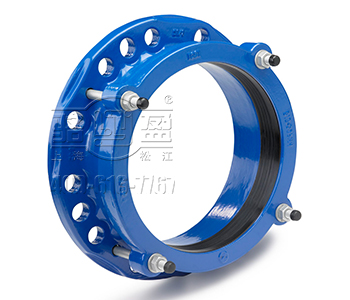

法蘭式松套伸縮接頭主要有雙法蘭松套限位伸縮接頭和單法蘭松套限位伸縮接頭，主要用在大口徑管道的連接上面一般是同閥門配套使用，起到保護閥門效果的作用，限位伸縮接頭起源于90年代末期是一般套管式伸縮器的改進形式，套管式伸縮器是早的伸縮器在使用過程中經常會出現由于管道位移太大伸縮器套管被從本體中拉出的現象，所以在套管伸縮器運行時不能有效的保證管道的安全，根據套管式伸縮器使用的反饋我公司適時開發出更適合管道位移變化安裝的限位伸縮器，在鋼制伸縮器中增加了限位螺栓這樣在管道拉力位移過大時，伸縮器上面的限位螺栓就能起到保護作用，防止套管從本體中拉出來保護管道的安全運行。

    法蘭式松套伸縮接頭在目前廣泛應用于輸送水、油、氣和顆粒粉狀介質管道的連接。其工作原理是安裝在管道上后,擰緊螺母,橡膠圈在本體、壓蓋的作用下,依靠相互間的斜度,緊壓在管子外圍起密封作用和連接作用。產品結構設計合理,密封性能可靠,無需焊接,安裝拆卸方便,重復使用率高,能補償管道一定范圍內的位移、錯位和撓曲。為了確保伸縮接頭的質量合格,我廠在伸縮接頭出廠時要進行強度及密封性試驗(伸縮接頭的工作壓力1.0MPa,試驗壓力1.5MPa)。

    法蘭式松套伸縮接頭原試壓系統原試驗裝置基礎筒體為DN500mm的法蘭短管,上面的調節筒體是一漸縮短管,通過不同的變徑來試驗不同規格的伸縮器。調節筒體上安裝試壓用的伸縮器和標準管。標準管用壓板壓住,壓板和底板之間用DN200mm鋼管、M36絲桿、法蘭連接。試壓時由下部的進水口泵入水。溢流口滿溢時關閉溢流閥,泵壓試驗壓1.5MPa,觀察伸縮器是否漏水,10min無壓降為合格。
