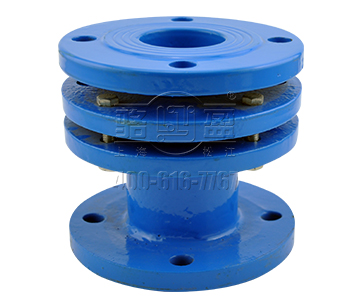

管道伸縮器主要是由伸縮管、本體、壓盤、壓盤螺栓、防拉脫螺栓和螺母組成，管道伸縮器的作用在于補償管道的軸向位移，承受管道的壓力和推力。管道伸縮器密封圈為錐形密封圈，材質是NBR丁晴橡膠，此密封圈得密封面積大，使用時與壓盤形成錐度受力，受力越大密封越緊，設計科學合理。

    管道伸縮器是在伸縮器的基礎上增加了防拉脫螺栓，在使用時伸縮管法蘭和本體法蘭與被連接件連接，壓盤法蘭壓制密封圈，在允許的伸縮量內可以自由伸縮，當管道的伸縮量超大時，防拉脫螺栓的雙螺母鎖定伸縮量，防止伸縮器的伸縮管拉脫，導致伸縮器的泄露和損壞，同時保護被連接的泵和閥門，連接的方式采用兩端法蘭連接

    采暖系統管道伸縮器的工程量，應根據施工圖和管道實際安裝位置按管中進行計算，或者根據管道在施工圖中的布置位置(亦是安裝位置)，按圖注比例用比例尺量測計算。無論采用何種方法，均應按管道材質、連接方式及管徑規格分別計算。根據工程量計算規則和定額規定，以延長米為計量單位，閥門及管件所占長度均不扣除，進戶管由建筑外墻皮1.5M或入口閥門處沿著走向，一直到室內總立管、供水干管末端為止，包括從集氣罐接出的放氣管；回水干管從始點直到回水總管建筑物外墻皮1.5M處為止的順序計算�？偭⒐芑蚋晒芫植刻Ц呒敖档吞幍却怪惫芏�，均以系統圖或標準圖標注尺寸計算；如因建筑物縮墻或與室內其它管道交叉有"乙"字彎或抱彎時，應以實際長度為準，切不可用比例尺量測。總立管、干管及多組散熱器水平串聯支管中的管道伸縮器，包括因建筑物柱子凸出室內墻面，管道繞柱屬于伸縮器形式的，除了統計伸縮器工程量外，其長度均不在管道工程量中扣除。方、圓型伸縮器兩臂長，在計算管道工程量時，應按設計確定的尺寸計算，加在相應管道延長米內。

    管道工程量計算，應注意管道變徑位置、地溝、總立管及不采暖房間，也包括管道間、管廊內以及符合定額規定超高部分的工程量，可分管徑規格、連接方式在管道安裝工程量計算時分別加以標注和匯總，注明"其中"字樣，以便計算管道絕熱、刷油、伸縮器工程量以及套用預算單價、執行定額有關調整系數。
